XGT（Z）H-1000/2000系列 光柱数显调节仪
主要性能特征 精度为±0.5%FS±dig 光柱分辨率为1/101 显示清晰直观、无视差 可靠的仪表安装结构 信号转换能力强、抗震性能好
●输入形式 热电偶：B 800~1800℃ ；S 0~1600℃ ；K 0~1300℃ ；E 0~1800℃ ；T 0~300℃ 热电阻：Pt100： -200~500℃ ；Cu50：-50~150℃ 霍尔变送器：0~10mV DC ；0~60mV DC 远传压力表：0~400Ω 线性输入：0~10mA DC 4~20mA DC ；0~5V DC 1~5V DC 注：双路输入时二路的输入信号须一致
●输出形式 控制 二位式：不灵敏区0.1~0.3%继电器触点输出，触点容量3A、220V AC无感。 时间比例：比例带3~4%周期30秒继电器触点输出，触点容量为3A、220V AC无感负载。
●报警：每路光柱都具有二路报警输出，可组态成上、下限；上、上限；下、下限。继电器触点输出，触点容量为3A、220V AC无感负载。
●供电电源 变压器供电：220V±10%AC 50Hz~±5% 变送器供电电源：24V 60mADC
型号表示
面板显示功能
1、数码显示器 2、第一路的第一组报警指示灯 3、第一路的第二组报警指示灯 4、第二路的第一组报警指示灯 5、第二路的第二组报警指示灯 6、第一路的测量值显示指示灯 7、第一路的第一组报警设定指示灯 8、第一路的第二组报警设定指示灯 9、第二路的测量值显示指示灯 10、第二路的第一组报警设定指示灯 11、第二路的第二组报警设定指示灯 12、功能选择键 13、第二路光柱显示 14、第一路光住显示

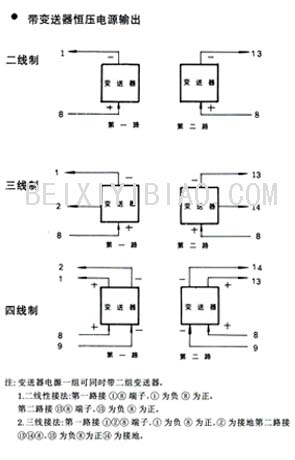

接线端子图
外形和开孔尺寸
|
|||||||||||||||||||||
