SH2188变送器由压阻式传感器和信号转换模块组成，传感器的核心部件为单晶硅片，当单晶硅片受压时，本身的电阻率要发生变化，通过半导体平面工也在硅片上扩散形成四个电阻，连接成斯通电桥，在恒定的电流作用下，可输出与压力信号成正比的电压信号，信号转换模块将传感的电压信号经过处理，转找成-20mA标准信号。

SH2188压力变送器可以用来没量流体（液体，气体，蒸气）的压力，液位等参数，并将被测量信号转换成4-20mA标准电信号输出，该输出可作为指示，记录和调节器的输入信号，SH2188压力变送器具有体积小，重量轻，精度高，价格低等优点可带有现场 指示电表，零点迁移，量程扩民等功能，可本安和隔爆，具备有工业用压力变送器所有功能。

□主要技术指示

使用对象：液体、气体和蒸气

范围：2：0-0.02 Mpa～0.1Mpa

      3:0-0.1 Mpa～0.5 Mpa

      4：0-0.2 Mpa～1 Mpa

      5：0-1 Mpa～5 Mpa

      6：0-2 Mpa～10 Mpa

      7：0-10 Mpa～50 Mpa

输出：4-20mA DC

工作电源：12～36V DC

指示粗度：±2%

迁移：变送器可作校验量程的50%的零位正迁移，但校验量程的上限值不得超过上限量程限。不可进行负迁移。

过压：量程限的2倍（除量程7：0-50 Mpa为1.5倍）

工作温度范围：-25℃～-80℃

储存温度范围：-40℃～-120℃

湿度范围：0～100%相对湿度

启动时间：2秒，不需要预热

精度：量程的±0.2%，包括线性，变差，重复性。

温度影响：零位温度误差为最大量程的0.75%/55℃

          综合温度误差为最大量程的1.1%/55℃

振动影响：在任何方向上，振动频率到200HZ时，所引起的振动误差最大测量范围的0.25%/g

时间响应：小于0.2秒

隔离膜片：316SST

传感器壳体：1Cr18Ni9Ti

灌充液：硅油

流程连接口：按选 型资料可选

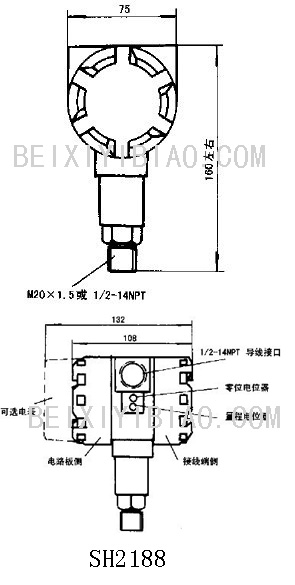

电气连接：电子盒的连接过线孔为1/2-14NPT锥管螺孔，电气连接端子排位于电子盒的接线端侧。

重量：约1kg

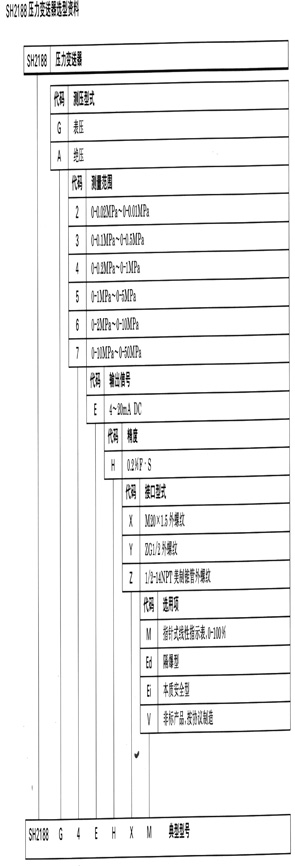

订货型号规格表
