由指示器和传感器两部分组在。采用轴颈式广角度仪表作为指示器，具有耐振动冲击性能好，指示稳定，可靠性高等优点。通过传输线联接无需外接电源，能远距离测量各种动力设备转速。

□主要技术指标：

测速范围：0～1500r/min(转速比例1：1)

                0～3000r/min(转速比例1：2)

精度等级：1.5级（20±5℃）

  工作环境：温度－25～55℃

                  相对湿度5～100%（包括凝霜）

温度附加误差：当温度每改变10℃时示值附加误差不大于测量上限值1.2%。

耐受机械力作用：能承受加速度10g和冲击频率每分钟60～100次连续冲击1000次的运输颠震。

重量：指示器590g              传感器330g

外形尺寸：指示器ø107×97㎜    传感器ø64×66.5㎜。

□工作原理：

传感器主要由永久磁铁和感应线圈所组成，永久磁铁通过软轴与动力设备联接。当永久磁铁被带动旋转后在线圈中感应电流，通过导线传输给指示器，经过降压整流后带动广角度电流表指示被测转速。

□使用说明：

1）使用时间可连续使用，使用中勿需加润滑油；

2）传感器与指示器应配套使用；

3）传输线阻值不大于1.2Ω，相当于采用RVV2*16*0.15规格的导线传输距离为10MM

如采用上述规格的导线每增加10M基本误差将相应的增大0.2%；

4）在下列情况下需调整指示器反面的微调电位器；

    传输线阻值偏大造成误差偏大时。

    如特殊需要一只传感器要带动二只指示器；

    在调节微电位器时应将锁紧螺母拧松，调整完毕后仍将锁紧螺母锁紧。

 说明：订货时请说明订购传感器型号：

SZM-4  SZM-4A  SZM-4C  SZM-4H

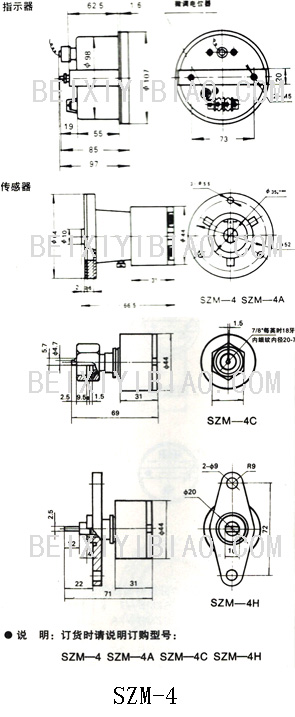

□外形尺寸安装
