交流电流表电压表 Q96-RBC　Q72-RBC

产品编号：20150608-101854-4766

产品名称：交流电流表电压表 Q96-RBC　Q72-RBC

产品型号：Q96-RBC/Q72-RBC

所属类别：产品中心 » 电流电压 » 电流表 » 电流表

交流电流表电压表 Q96-RBC　Q72-RBC

·测量交流电压和交流电流的有效值

·外形尺寸……SIN43700

·符合船用规范和IEC标准

特性

精度：1.5级

环境温度范围：-25～+55℃

外壳防护：按IP42

耐振动：0.7g

前面板尺寸：96*96mm，72*72mm二种

仪表贪偏转角：90度

仪表标度尺：白色底黑色刻度如需设定值可划红线

额定频率：50HZ,60HZ

仪表安装：用二个对角支架固定

电流表量限可定做±刻度

重量：Q96-RBC:0.4kg；Q72-RBC:0.35kg

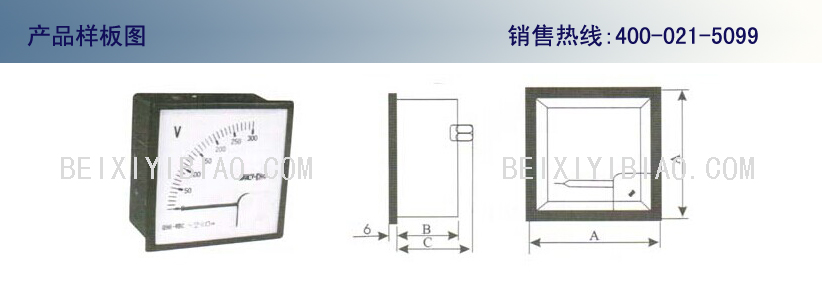

型号	A（mm）	B(mm)	C(mm)	开孔（mm）
Q96	96	53	69	92*92^±0.5
Q72	72	80	96	68*68^±0.5

测量范围：见下表

经电压互感器PT接入次级电压100V

经电流互感器CT接入次级电流5A

0-0.5

0-1

0-2

0-3

0-5

0-50

0-75

0-100

0-150

0-250

0-300

0-450

(380/100V)

0-3(3K/100V)

0-3.6(3K/100V)

0-7.2(3K/100V)

或(6K/100V)

0-12(6K/100V)

或(10K/100V)

0-18(15K/100V)

0-42（35K/100V）

0-10

0-20

0-30

0-50

0-75

0-100

0-150

0-200

0-300

0-500

0-750

0-800

0-1

0-1.5

0-2

0-3

0-4

0-4.5

0-5

0-6

0-7.5

0-10
