D511/7DN核电1E级压力控制器
控制器采用波纹管式传感器，可用于腐蚀性气体和液体介质，控制器设定值可调，调节范围-0.1～6.3MPa。
■主要技术性能 工作粘度：<1×10-3 m2/s 开关元件：微动开关 外壳防护等级：IP66 环境温度：-40～50℃ 介质温度：0～120℃ 抗振性能：40m/s2 重复性误差：≤1% 触点容量：AC 220V 6A （阻性）
■特点 抗地震：满足大亚湾核电站及秦山二期工程要求 耐老化：在45℃环境温度下工作寿命达10年 耐幅照：耐幅照剂量达2×104 Gy 耐腐蚀：
■规格 切换差不可调
切换差可调
注：在实际工作中，即使短暂的压力峰值也不允许超过此值。
■设定值的调整 不可调切换差的控制器设定值调整步骤，举例说明如下： （例一）：选用订货号为0811611Ｎ的控制器，要求将压力上升至0.5MPa（上切换值）发出触点信号，其操作步骤如下：（如图一所示） ●松开锁紧器，将产品旋入压力校验台的螺纹接口上，注意必须用板手夹持传感器的平面部分，绝对防止开关壳体与传感器发生相对转动。 ●打开盖板，将电缆穿过电缆接口接入端子板中，电缆另一头接上万用表。 ●将压力加至0.5 MPa，此值可从标准压力计中读出。 ●顺时针旋动设定值调节螺杆，使设定值由大变小，直至开关触点在0.5 MPa处切换。 ●旋转锁紧器，调节压力校验台的压力，将压力在0.5MPa上下来回变化，检验压力上升时，触点的切换值是否是0.5MPa，此值即为要设定的上切换值，其对应的下切换值应是0.5MPa减去切换差0.035MPa（左右），即为0.465MPa（左右）。
（例二）：选用订货号为0811511N的控制器，要求将压力下降至0.3 MPa（下切换值）发出触点信号，其操作步骤如下： ●松开锁紧器，将产品旋入压力校验台的螺纹接口上，注意必须用板手夹持传感器的平面部分，绝对防止开关壳体与传感器发生相对转动。 ●打开盖板，将电缆穿过电缆接口接入端子板中，电缆另一头接上万用表。 ●将压力加至0.3 MPa，此值可从标准压力计中读出。 ●逆时针旋动设定值调节螺杆，使设定值由小变大，直至开关触点在0.3 MPa时切换。 ●旋转锁紧器，调节压力校验台的压力，使压力在0.3MPa上下来回变化，检验压力下降时，触点的切换值是否是0.3MPa，此值即为设定的下切换值，其对应的上切换值应是0.3MPa加上切换差0.032MPa（左右），即为0.332MPa（左右）。
可调切换差的控制器设定值调整步骤，举例说明如下： （例三）：选用订货号为0801611N控制器，要求将压力上升至0.8 MPa发出触点信号，压力下降至0.5 MPa时触电返回。（如图二所示） ●松开锁紧器，将产品旋入压力校验台的螺纹接口上，注意必须用板手夹持传感器的平面部分，绝对防止开关壳体与传感器发生相对转动。 ●打开盖板，将电缆穿过电缆接口接入端子板中，电缆另一头接上万用表。 ●将压力加至0.5 MPa，此值可从标准压力计中读出。 ●先调下切换值，逆时针旋动设定值调节螺杆，直至开关触点在0.5 MPa处切换。 ●再逆时针旋动切换差调节螺杆，使切换差从最小开始增大，直至压力上升至0.8MPa触点动作。 2.6旋紧锁紧器，调节压力值在大于0.5~0.8MPa范围内来回变化，检验压力上升时触点的切换值是否是0.8MPa，此值即为要设定的上切换值，检验压力下降下时，触点的切换值是否是0.5MPa，此值即为要设定的下切换值。
■外形及安装尺寸 01 02

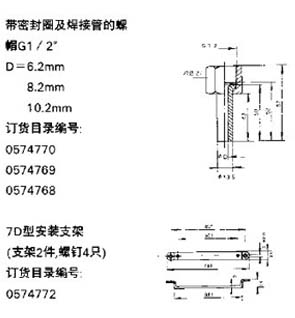

03 ■附件 可供选用附件目录编号：0574770，0574769，0574768，0574772
■选用和安装 ●选用控制器，最好使预定的设定值位于控制器设定值调节范围的中间部分，一般为调节范围的20%~80%。 ●控制器若要安装在室外时，应给予足够的防护，以免受环境温度的剧烈变化，阳光直接辐射，腐蚀性气体或水的渗入。 ●安装电缆时，应选择合适的电缆外径，并将电缆引入处的压紧的螺母拧紧，以免电缆松动，并防止水或灰尘的渗入。 ●对于有压力峰值及脉冲压力的受控液体介质，可在控制器的接口上安装一个压力冲击阻尼器，以消除不利影响。 ●通断电流不能大于额定值。 ●安装（或拆卸）控制器时要特别注意： 安装（或拆卸）必须用板手夹持传感器的平面部分，绝对防止传感器与开关壳体发生相对转动。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
