YTK-22多值压力控制器

　　控制器采用弹簧管式传感器可用于腐蚀性气体，液体介质。控制器的设定值可调，调节范围1－40 Mpa。

■主要技术性能

工作粘度：＜400 m m2/s

开关元件：微动开关（四～五组）

外壳防护等级：IP65

环境温度：－30℃～55℃

介质温度：0～80℃

安装位置：任意

耐冲击性能：Max:100m/s2

重复性误差：≤1.5%

触点容量：Vmax 380V AC Imax=6A 　阻性Pmax=600VA

■特点

　　控制器压力控制范围大；四组或五组微动开关的切换值可分别设定；控制精度高；可靠性好；切换差小；传感器适用于腐蚀性介质（气体或液体）

■规格

切换差不可调

注：1.切换差也可按用户要求范围提供，订货时协商。　　2.在实际工作中，即使短暂的压力峰值也不能超过此值。

■设定值的调整

　　（例）：选用设定值调节范围2…40MPa控制器，要求压力上升至24MPa，26MPa，28MPa，30MPa（上切换值）时，发出四组触点信号，其操作步骤如下：

压力控制值设定前的准备工作

●将产品旋入压力校验台的螺纹接口上，注意必须用扳手夹持传感器的平面部分，绝对防止开关壳体与传感器相对转动。

●打开压力控制器盖板。

压力控制值设定（以四组设定值为例）

　　压力控制器的四组设定值应按所需控制的压力值由大到小依次调整设定（即：Ⅰ-30MPa，Ⅱ-28MPa，Ⅲ-26MPa，Ⅳ-24MPa）

　　试以设定压力控制30MPa（上切换值）为例：

●将电缆穿过电缆接口，接入Ⅰ组微动开关所对应的序号1，2，3端子板中，电缆另一头接上万用表

●将压力加至30 MPa此值由标准压力表所示

●旋松Ⅰ组微动开关所对应的设定值调节螺钉和锁紧螺母，顺时针旋动该设定值调节螺钉，使设定值由小变大，直至开关在30MPa处切换。

●旋紧锁紧螺母，调节压力校验台的压力，使压力在30MPa上下来回变化，校验压力上升时，触点的切换值是否为30MPa，此值即为所要设定的上切换值，其对应的下切换值为30MPa减去切换差1.6MPa（左右），即为28.4 MPa（左右）。

其余Ⅱ-28MPa，Ⅲ-26MPa，Ⅳ-24MPa压力控制值可分别设定在微动开关Ⅱ，Ⅲ，Ⅳ上，按上述步骤进行设定。

●当调整完最后一组开关的设定值后，会对已设定好的前几组开关数值产生微略影响，此时应按所需设定的压力值由大至小重新复校，微调各组开关的数值，最后拧紧设定值锁紧螺母。

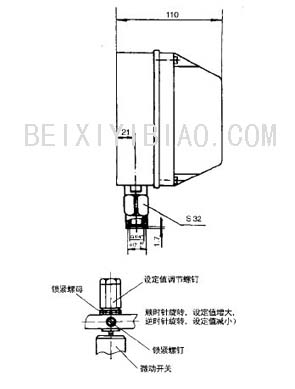

■外形及安装尺寸

■附件

　　阻尼器（附密封垫圈）　数量：1套　安装螺钉：内六角M8×30　数量：2只

■选用和安装

●选用控制器，最好使预定值位于控制器设定值调节范围的中间部分，一般为调节范围的20%-80%

●控制器如要安装在室外时，应给予足够的防护，以免受环境温度的剧烈变化，阳光直接辐射，腐蚀性气体或水的渗入。

●安装电缆时，应将电缆引入处的压紧螺母拧紧，以免电缆松动并有效防止水流等液体的渗入。

●通断电流不能大于触点容量。

●安装（拆卸）控制器时要特别注意，必须用板手夹持传感器的外六角面部分，绝对防止传感器与开关壳体有相对转动。

●在液压系统中使用应尽可能远离液压动源，或加接阻尼接头。
