YWK-70多值压力控制器

　　YWK－70型多值压力控制器采用波纹管式的传感器。可用于对气体的压力进行多值控制。控制器的设定值可调，调节范围1.2－3.2 Mpa。

■主要技术性能

环境温度：－30℃～40℃

设定值数量：最多6个

安装位置：垂直（允许倾斜±10°）

外壳防护等级：IP10

触头容量：AC　220V　2A；每个设定值上各有一组转换触点输出。

重复性误差：1%

■规格

切换差不可调

注：本控制器的设定值为上切换值，设定值调节范围即上切换值调节范围。

■外形及安装尺寸

■设定值的调整

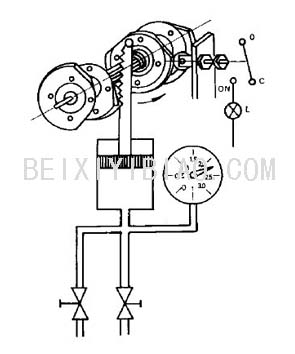

　　压力控制器的设定值调整步骤，举例说明如下：

　　（例）：选用YWK-70型多值压力控制器，要求将压力上升至2.25MPa时，电路切断。具体操作步骤如下：

●控制器接上被控介质。

●放松凸轮上的四只小螺栓。

●调节截止阀，使压力达到2.25MPa，此值可从标准压力计中读出。

●接上指示灯。

●沿箭头方向，旋转凸轮直至指示灯跳暗

●检查设定值状况：即在2.25MPa的截止压力上，下降0.01~0.03MPa的压力，这时，指示灯应亮。调节截止阀，使压力逐渐上升至2.25MPa，这时指示灯应跳暗，表示电路已被切断。下降压力至2.23 MPa左右指示灯应重新亮。

●拧紧凸轮上面的四只小螺栓。

注：六个设定值应从小到大，逐一设定。
