WR系列 隔爆型、本安型热电偶 工业用隔爆或本安型热电偶是一种温度传感器，在化学工业自控系统中应用极广，通过温度传感器，可将控制对象的温度参数变为电信号，传递给显示，记录和调节仪表，对系统实行检测，调节和控制。 在化工厂，生产现场常伴有各种易燃、易爆等化学气体、蒸汽，如果使用普通热电偶非常不安全，极易引起环境气体爆炸。因此，在这些场合必须使用隔爆或本安型热电偶作温度传感器，本厂生产的隔爆或本安型热电偶产品适用在dIIBT4～dIICT6、ibIIBT4、iaIIBT4、iaIICT6温度组别区间内具有爆炸性气体危险的场所内。 本厂生产的隔爆或本安型热电偶技术性能符合JB/T9238-1999工业热电偶技术条件GB/T16839-1997、GB/T16839.2-1997工业热电偶分度表及允许误差，同时产品均符合爆炸性环境用防爆电气设备通用要求GB3836.1-2000、GB3836.2-2000标准，由国家级仪器仪表防爆安全监督检验站对产品图样、技术文件、样机进行专门审定和批准，井发给防爆合格证。 目前本厂生产的工业用隔爆热电偶有镍铬-镍硅（K型）和镍铬-铜镍（E型）两种。 本安型热电偶必须使用本安补偿导线，其分布参数控制范围：总电感量≤2mH，电容量≤0.06，同时使用关联设备安全栅，关联设备选用按下列原则，热电偶（必须昌绝缘式）配低内阻二次仪表时，选用MTL760/ac,Z960/ac,LB960/ac安全栅，安全栅具体接线见制造厂说明书。
■主要技术指标 ·量程规格
·热响应时间 在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%所需的时间，称为热响应时间，用 T0.5表示。 ·公称压力 一般是指常温下，保护管所能承受的静态外压而不破裂，试验压力一般采用公称压力的1.5倍。实际上，允许工作压力不仅与保护管材料、直径、壁厚有关，而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关。 ·热电偶绝缘电阻： 常温绝缘电阻的试验电压为：直流500±50V。测量常温绝缘电阻的大气条件为：温度15~35℃，相对湿度45%，大气压力86~106kPa。 对于长度＞1米的热电偶，常温绝缘电阻值与其长度的乘积应不小于 100 MΩ.M即：Rr·L＞100 MΩ·m L＞1m式中：Rr-热电偶的常温绝缘电阻值， MΩ；L-热电偶的长度，m 对于长度≤1米的热电偶，常温绝缘电阻值应不小于100 MΩ ·铠装式热电偶（绝缘式）的绝缘电阻： 在环境温度为20±15℃，相对湿度不大于80%时，热电极与外套管之间的绝缘电阻应大于等于100 MΩ·M*，试验电压为直流500V。 （※绝缘电阻用MΩ·M表示，即为常温绝缘电阻与铠装热电偶长度的乘积） ·防爆类型和级组 防爆级组：dⅡBT4或dⅡCT4 dⅡBT6或dⅡCT6 本安级组：iaⅡBT4或iaⅡCT4（多对式） iaⅡBT6或iaⅡCT6（多对式） 外壳防护等级IP65
■原理结构 隔爆或本安热电偶与装配式热电偶的结构、原理基本相同，所区别的是，隔爆或本安型产品接线盒（外壳）在设计上采用防爆特殊结构，接线盒用高强度铝合金压铸而成，并具有足够的内部空间是、壁厚和机械强度，橡胶密封圈的热稳定性均符合国家防爆标准。所以，当接线盒内部的爆炸性混合体气体发生爆炸时，其内压不会破坏接线盒，而由此产生的热能不能向外扩散一传爆。 由于产品采用上述防爆特殊结构，使产品完全符合使用在dⅡBT4至dⅡCT6、ibIIBT4、iaIIBT4、iaIICT6防爆类别范围内，只要用户遵守产品使用规则，产品就能达到可靠的防爆效果。
■防爆标志、类别、级别、和温度组别
隔爆型、本安型多对式热电偶的规格表
﹡n为铠装元件数，有4.5.6.7.8.9.对供用户选用

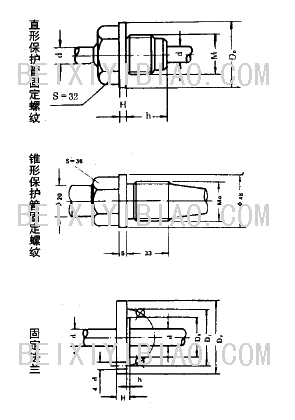

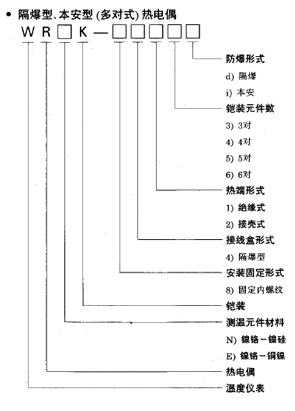

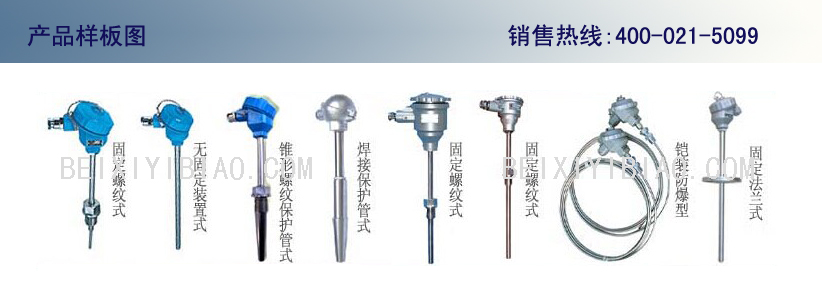

■安装固定位置

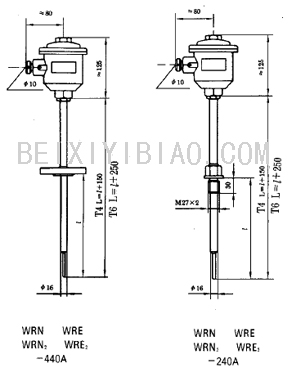

■隔爆型、本安型热电偶的种类和规格
类型
型号
分度号
测量范围℃
保护管材料
规格
热响应时间
r0.5s
公称压力MPa
结构特征
防爆等级
总长Lmm
置深Imm
镍铬-镍硅热电偶
WRN-240B
WRN2-240B
K
0～800
或
150
200
250
300
400
500
750
1000
1500
2000
≤90
10
隔爆接线盒
固定螺纹M27×2
dⅡBT4dⅡBT6或dⅡCT4 dⅡCT6
镍铬-铜硅热电偶
WRE-240B
WRE2-240B
E
0～600
镍铬-镍硅
热电偶

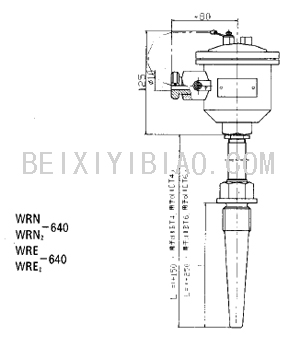

WRN-640B
WRN2-640B
K
0～600
150
200
250
30
锥形保护管
固定螺纹M33×2
镍铬-铜硅热电偶
WRE-640B
WRE2-640B
E
0～600
镍铬-镍硅
热电偶
WRN-440B
WRN2-440B
K
0～800
或
150
200
250
300
400
500
750
1000
1500
2000
6.4
隔爆接线盒
固定法兰
镍铬-铜硅热电偶
WRE-440B
WRE2-440B
E
0～600

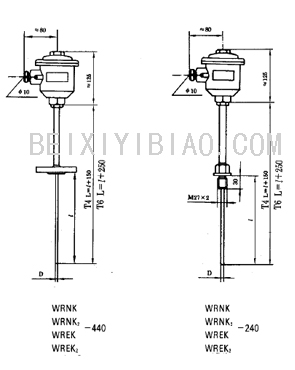

■隔爆型、本安型铠装热电偶的规格表

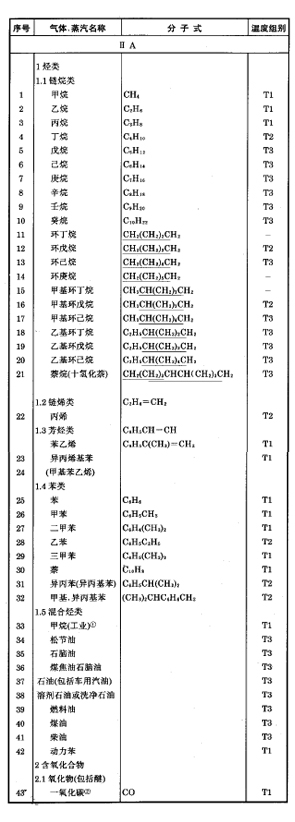

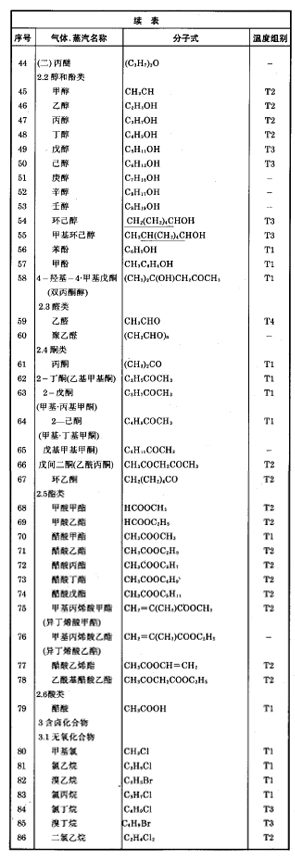

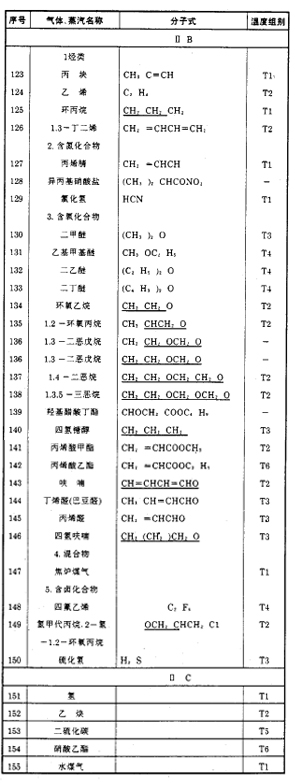

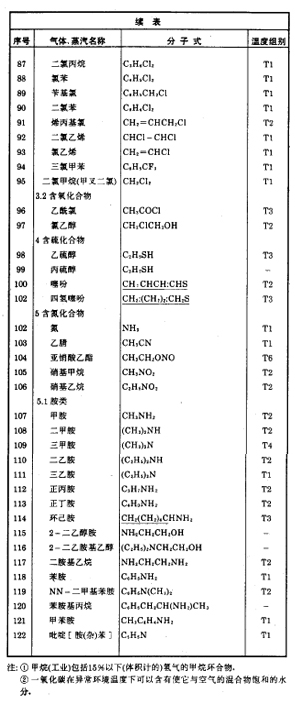

可燃性气体、蒸汽级别、温度组别举例
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
