SZMB-4型磁电转换传感器，是将转角位移转换成电肪冲信号，供计数器使用。传感器由感应齿轮，感应齿座，感应线圈，磁钢等组成，当感应齿轮与感应齿座有相对角位移时，由于磁路中的磁阻变化，在感应线圈内产生感应电动势，经放大整形，输出电脉冲方波信号。

□主要技术性能

输出脉冲数：60脉冲/转

输出信号幅值：高电平≈电源电压，低电压＜1V

测速范围：50～5000r/min

工作电源：DC 8～12V

输传线最大长度：50m

使用时间：连续使用，使用中勿无原则加润滑油

工作环境：温度-10～40℃；相对湿度≤85%

无腐蚀性爆炸性气体

重量：0.75㎏（不计输出线重量）

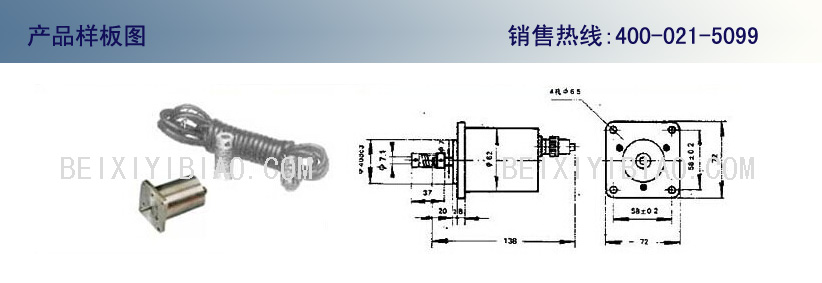

□外形尺寸
