SZMB-5型磁电转换传感器，能将转角位移转换成电信号供计数器使用。非接触就能测量各种导磁材料如：齿轮、叶轮、带孔（或槽、螺钉）圆盘（或轴）的转速及线速度。

传感器具有：体积小，结构结实，寿命长，不需电源盒润滑油等优点，与一般二次仪表均可配合

□主要技术性能

输出波形：近似正弦波（≥50r/min时）

输出信号幅值：≥300mV

传感器铁芯和被测齿顶间隙δ=0.5mm

北测齿轮模数m≥2

转速为50r/min

齿轮Z=60

材料：电工钢

信号幅值大小与转速成正比，与铁芯和齿轮顶间隙的大小成反比，但不符合线性规律。

测量范围：50-5000HZ

使用时间：连续使用

工作条件：温度-20℃～60℃；相对湿度≤85%；无腐蚀性气体。

输出形式：X12K4P四芯插头

外形尺寸：外径M22X1总长84mm

传输线最大长度：10m

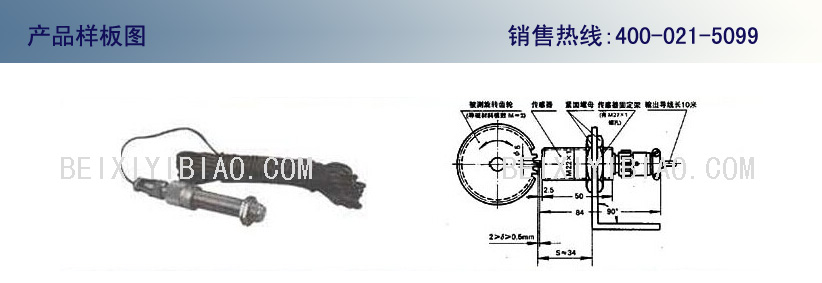

□外形连接示意尺寸
