SZMB-5T磁电转速传感器
产品编号:20150519-170459-1418
产品名称:SZMB-5T磁电转速传感器
产品型号:SZMB-5T
所属类别:产品中心 » 转速仪表 » 转速表 » 转速表


SZMB—5T磁电转速传感器能将转角位移转换成电信号,它与XPZ—02频率—电流转换器构成了核电站冷却泵转速检测装置。


□主要技术性能

检测频率:20~5000Hz(磁性60齿检测齿轮,模数≥1)

50~5000Hz(电工钢60齿检测齿轮,模数≥2)

输出信号:波形:近似为正弦波

幅值:≥600mVp-p(磁性60齿检测齿轮,模数≥1且频率≥20Hz,间隙0.5,空载);≥300mVp-p(电工钢60齿检测齿轮,模数≥2且频率≥50Hz,间隙0.5,空载)

传输距离:≤2m

安装间隙:0.5~2mm(磁性60齿检测齿轮,模数≥1,频率≥20Hz)

0.5~1mm(电工钢60齿检测齿轮,模数≥2,频率≥50Hz)

工作条件:温度-10~+110℃

相对湿度:≤85

大气压力:86~106KPa

□工作原理

SZMB-5T磁电转速传感器由磁钢、铁芯、线圈组成,当铁芯靠近在转动的导磁齿轮时,由于磁路中磁阻的变化,在感应线圈内产生感应电动势,输出近似正弦波的信号。

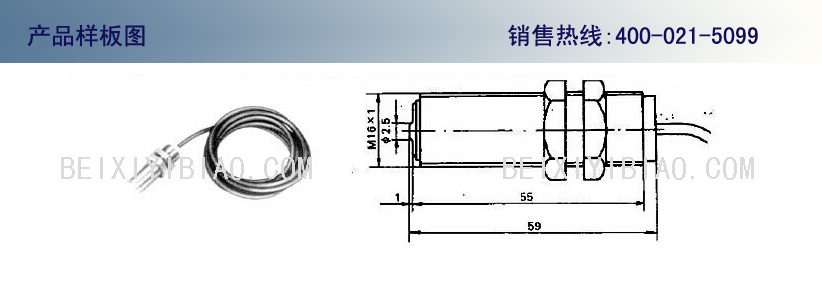

□外形尺寸
