SZMB—9磁电转速传感器，能将转角位移转换成电信号供计数器计数。具有体积小，结实可靠，寿命长，不需电源和润滑油等优点,非接触就能测量各种导磁材料如：齿轮、叶轮、带孔（或槽、螺钉）圆盘（或轴）的转速及线速度。

□主要技术性能

输出波形：近似为正弦波（≥50r/min时）

输出信号幅值：50r/min时≥300mV

传感器铁蕊和被测齿轮齿顶间隙δ=0.5mm

被测齿论模数m≥2

齿数Z=60

材料电工钢信号

幅值大小，与转速成正比，与铁蕊和齿轮顶间隙的大小成反比，但不成线性关系。

测量范围：50～5000Hz

使用时间：连续使用

工作环境：-20 ～ +60℃

输出形式：X12K4P四蕊插头

外形尺寸：φ16×（L+32）

重 量：285g

传输线最大长度：10m

注：L=(60、80、120)MM

       根据用户要求可任意选择。如L=60MM，可写成SZMB-9-60。

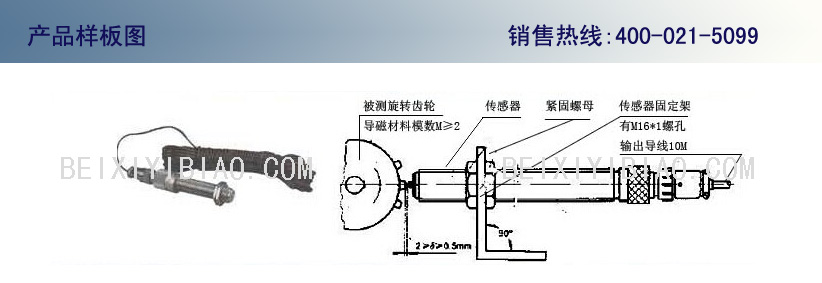

□外型安装示意图
