SZGB—5型光电转速传感器是单头反射 式光电传感器，它内藏光电转换器单元，能将被测物反射回来的光信号转换成电脉冲信号，与XJP—10B型转速数字显示仪配合使用，不需另配电源就能测试。

SZGB—6型光电转速传感器是采用调制光结构的单头反射式光电传感器。具有测量距离远及不受环境光干扰的优点，内藏调制光发射和接收光电转换单元，能将被测物反射回来的光信号转换成电脉冲信号。传感器输出电平适应性强，能与各种转速数字显示仪配套使用及计算机接口电路直接连接，能无接触测量转速、线速度。

□主要技术指标

SZGB-5

测速范围：30～4.8×105r/mim

输出波形：矩形脉冲波

输出幅值：高电平大于8V

低电平小于0.5V

电 源：直流10：V；功率消耗<1W

工作环境：温度0～40℃；相对湿度≤85

重 量：约1.3kg

SZGB—6

测量方式：光电反射式（调制光）

测速范围：1～30000r/mim

测量距离：最大150mm

输出幅值：高电平5±0.5V

低电平0.5V以下

工作环境：温度0～40℃；相对湿度≤85

反射条件：10×10mm2定向反射纸

重 量：约1.4kg

电 源：DC 12±2V

□原理方框图

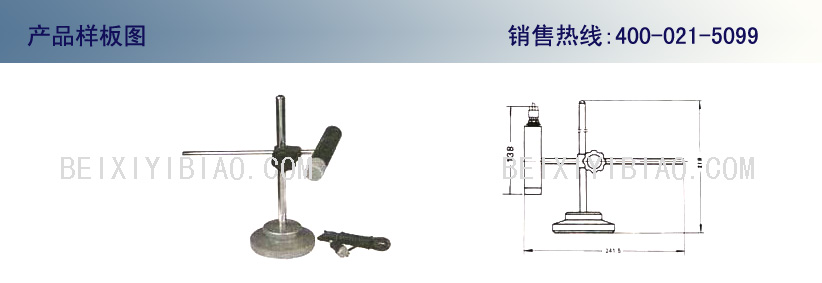

□外形尺寸
