SZHG-01霍尔效应式转速传感器是小型封闭式转速传感器。通过联轴节与与被测轴连接当转轴旋转时，将转角转换成电脉冲信号，供二次仪表使用。该传感器具有体积小，结构简单，无触点，启动力矩小等特点，使用寿命长，可靠性高，频率特性好，并可进行连续测量。

□ 主要持术指标

测量范围：1～10000 r/min（1P/R）

输出波形：矩形脉冲波

输出信号幅值：高电平5±0.5V，低电平＜0.5V

电源：DC12±0.5V

工作条件：环境温度0～40℃　相对湿度：≤85%

外形尺寸：ø52×109㎜

重量：210 g

□工作原理

霍尔效应式转速传感器转轴与旋转物体的转轴相连，转轴带动磁钢旋转，霍尔电路将磁场变化转变为电脉冲信号，通过适当的电路，将其整形输出矩形脉冲信号。

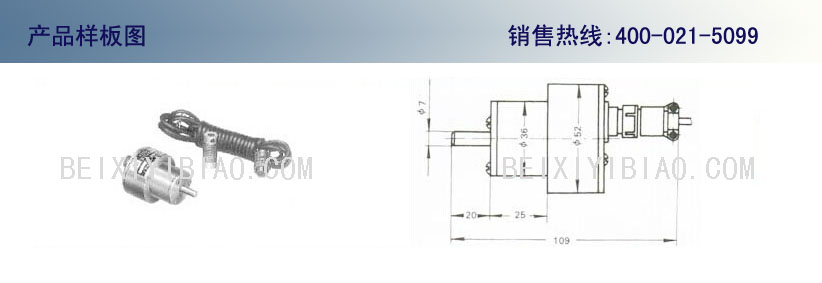

□ 外形尺寸
