该光电编码器，采用封闭式结构，内装发光二极管、光电接收器和编码盘等，通过联轴节与被测轴连接，将转角位移转换成AB两相脉冲信号，供双向计数器使用；同时还输出一路零脉冲信号，作零位标志。它适用于转速，角位移等的测量。

□ 主要持术性能

输出波形与信号位置精度

波形比率：X1+X2=0.5T±0.1T  X2+X3=0.5T+0.1T

          A,B信号相位差90°±45°

          零位信号C的宽度Tm360/N(N为每转A、B相脉冲数)

输出脉冲数：20，25，30，40，50，60，90，100，125，150，200，240，250， 256，300，320，360，400，500，512，600，720，800，900，1000， 1024，1200，1500，1600，1800，2000， 2048，2500

电源电压：DC 5±0.25V

DC 12±0.6V（纹波系数1以下）

响应频率：60kHz（最大）

输出信号：“1”电源电压减1V  “0”0.5V一下

消耗电流：150mA以下

输出阻抗：250Ω

最大容许转速：3000r/min

环境温度：0～50℃

重 量：约350g

订货说明：订货时请注明每转脉冲数和电源电压。

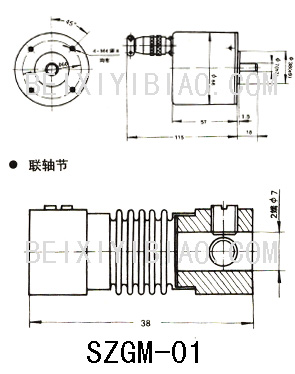

□外形尺寸
